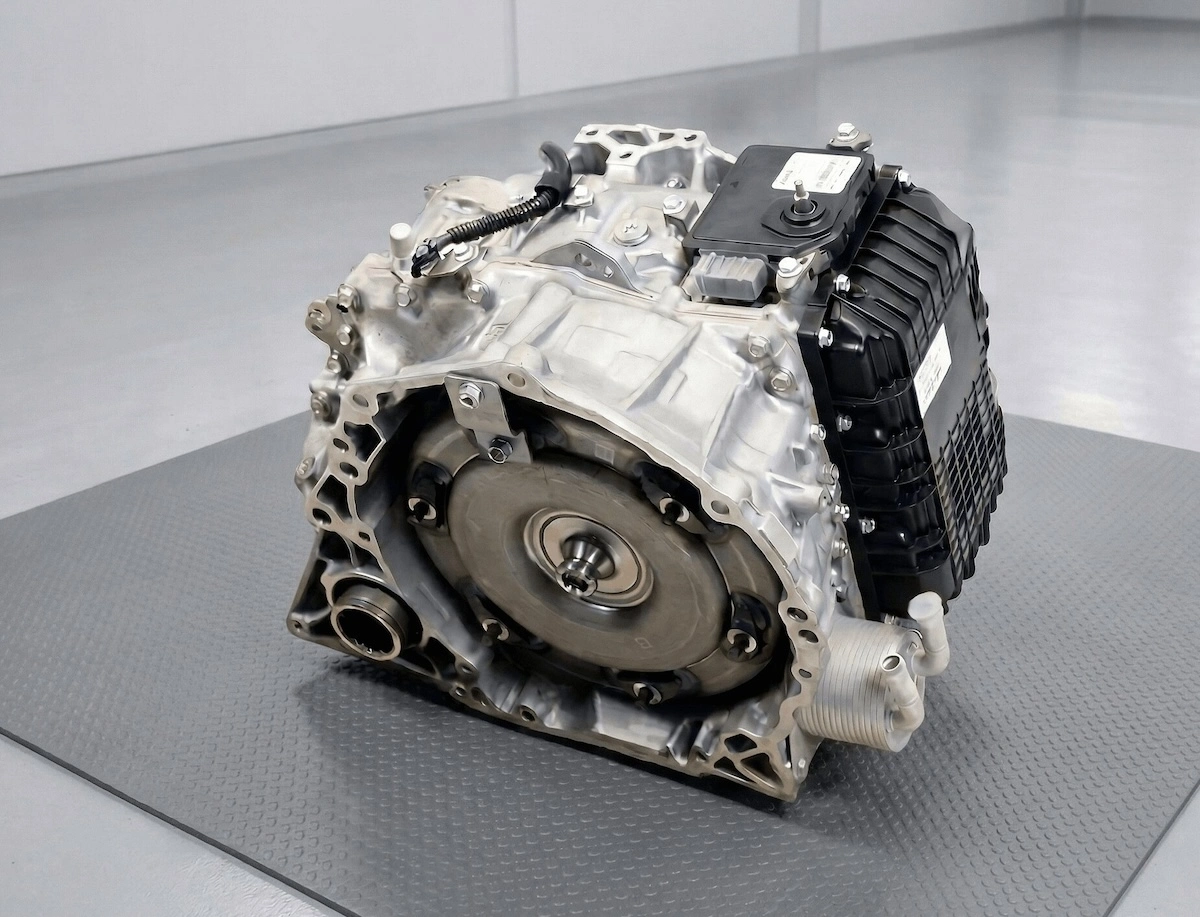

Das GA8G45AW-Automatikgetriebe von Aisin

Wenn wir an moderne BMWs und 8-Gang-Automatikgetriebe denken, haben viele Kenner sofort das legendäre ZF 8HP im Kopf: längs eingebaut, grandios abgestimmt. Aber was, wenn in BMW-Werken wie Leipzig oder Regensburg, beim Auftragsfertiger VDL Nedcar im niederländischen Born die Motoren plötzlich quer eingebaut werden? Dann kommt das GA8G45AW ins Spiel.

Hinter diesem etwas sperrigen, fast schon kryptischen Modellnamen verbirgt sich technisch gesehen ein echtes Meisterwerk japanischer Ingenieure: das extrem bewährte 8-Gang-Wandlergetriebe von Aisin – in der Fachwelt intern als AWF8F45 bezeichnet — die Variante, die für die höheren Drehmomente der kompakten BMW-Modelle ausgelegt ist.

Lassen Sie sich diese Zahl noch einmal auf der Zunge zergehen: 358 Millimeter. Das ist die axiale Länge des GA8G45AW. Kleiner als eine Werkzeugkiste. Wie haben es die japanischen Ingenieure geschafft, acht echte Fahrstufen, einen massiven Drehmomentwandler und die komplette Steuerelektronik in ein Gehäuse zu quetschen, das kaum mehr Bauraum beansprucht als der 6-Gang-Vorgänger?

Normalerweise bräuchte man für acht Gänge einen riesigen Stapel an Zahnrädern. Das Prinzip hier: verschachtelte Planetenradsätze. Aisin kombiniert mehrere Planetensätze in einer kompakten Eigenarchitektur, die speziell für Quereinbau-Anwendungen entwickelt wurde. Anstatt die Getriebestufen sequenziell aufzureihen wie Waggons in einem Zug, greifen die Radsätze kompakt ineinander. Sie teilen Hohlräder und Planetenträger und bauen so auf engstem Raum aufeinander auf. So lassen sich extrem viele Übersetzungsstufen realisieren.

Das Ergebnis ist auch eine beeindruckende Spreizung. Das bedeutet: Ein kurzer erster Gang für den knackigen Ampelstart und ein extrem langer achter Gang, damit Ihr BMW auf der Autobahn bei niedrigen Drehzahlen flüsterleise und effizient dahingleitet.

Der Wandler: Warum sich die Fahrt so „premium“ anfühlt

Warum verbaut BMW das GA8G45AW abseits von Platzgründen überhaupt? Die kurze Antwort: Drehmoment und Komfort. Es nutzt ein hydraulisches Kissen aus Öl, um die Kraft vom Motor zum Getriebe zu übertragen und Lastwechsel abzupuffern. Das sorgt für dieses typisch butterweiche BMW-Gefühl beim Losfahren und Rangieren. Sobald Sie Fahrt aufgenommen haben, schließt die Wandler-Überbrückungskupplung mechanisch, und Sie haben eine direkte, sportliche Verbindung zwischen Gasfuß und Asphalt.

Doch hier liegt auch die Krux: Dieses mechanische Meisterwerk vollbringt Schwerstarbeit bei beengten Platzverhältnissen. Wo so viel Technik so dicht gedrängt arbeitet, entstehen enorme Reibungskräfte und Hitze. Und genau hier kommen wir zu dem Punkt, an dem auch die „Lifetime-Philosophie“ der Hersteller an ihre physikalischen Grenzen stößt.

Wenn Sie in den Wartungsplan Ihres BMW schauen, suchen Sie einen Getriebeölwechsel vergeblich. Das Getriebeöl soll ein Autoleben lang halten – „Lifetime“-Füllung, heißt es. Aus technischer Sicht und unserer Erfahrung nach ist das bestenfalls Wunschdenken. Denn kein Schmierstoff der Welt ist immun gegen die Gesetze der Thermodynamik.

So praktisch die kompakte Bauweise des GA8G45AW auch ist, hat sie auch einen massiven Nachteil: die Wärmeabfuhr:

• Unter der Haube herrscht drangvolle Enge. Wo ein längs verbautes Getriebe im Mitteltunnel noch vom Fahrtwind umströmt wird, sitzt das GA8G45AW beim Quereinbau mitten in der Hitzezone neben dem Motor.
• In sportlichen Kompaktmodellen, die mit 450 Nm Drehmoment über die Landstraße gescheucht werden, erreicht das Getriebeöl spielend Temperaturen weit jenseits der 100-Grad-Marke — obwohl das GA8G45AW über einen in den Motorkühlkreislauf integrierten Getriebeölkühler verfügt. Der arbeitet unter Volllast schlicht an seiner Kapazitätsgrenze.
• Das GA8G45AW kommt mit deutlich weniger Öl aus als ein großes Längsgetriebe. Weniger Öl bedeutet weniger Kapazität, um Hitze zu puffern. Das Öl altert hier buchstäblich im Zeitraffer.

Durch die permanente Hitzeeinwirkung beginnt das Öl zu oxidieren. Es „verkokt“. Die chemischen Additive, die eigentlich für weiche Schaltvorgänge sorgen sollen, bauen ab. Gleichzeitig entsteht bei jedem Schaltvorgang mikroskopisch feiner Metallabrieb an den Lamellenkupplungen. Normalerweise sollte der interne Filter diesen Dreck auffangen. Aber: der Filter beim GA8G45AW ist fest im Gehäuse verbaut. Sein Austausch ist im Rahmen normaler Wartungsarbeiten nicht möglich – er sitzt so tief im Getriebeinneren, dass man für einen physischen Tausch sehr tief ins Aggregat eingreifen müsste – weit jenseits jeder normalen Inspektion.

Ein einfacher Automatikgetriebe-Ölwechsel — also Ablassen und Auffüllen — reicht hier nicht aus, da ein erheblicher Teil des verunreinigten Öls im Drehmomentwandler verbleibt: Rund ein Drittel der Gesamtfüllmenge sitzt dort und beim bloßen Ablassen erwischt man sie nicht. Die Folgen dieser schleichenden Öl-Degeneration sehen wir bei Automatikgetriebe Reuter immer wieder: Die feinen Kanäle im Schaltschiebergehäuse (der Mechatronik) setzen sich mit einer Mischung aus verbrauchtem Öl und Abrieb zu.

Es ist wie mit verkalkten Arterien: Die Magnetventile können den Druck nicht mehr präzise steuern. Das Getriebe fängt an zu ruckeln, die Schaltzeiten passen nicht mehr, und im schlimmsten Fall kommt es zu mechanischen Schäden an den Kupplungspaketen (besonders an der berüchtigten Kupplung C3), weil der Anpressdruck nicht mehr stimmt. Machen wir uns also nichts vor: die Physik lässt sich nicht einfach mit Lifetime-Angaben wegdiskutieren.

Ein Automatikgetriebe stirbt meistens keinen plötzlichen Tod, sondern es schickt Vorboten. Wenn Sie diese Symptome frühzeitig deuten, können Sie oft noch die Reißleine ziehen, bevor aus einem Wartungsthema ein totaler Getriebeschaden wird.

Wenn sich Fahrer eines Autos mit verbautem GA8G45AW bei uns melden, klagen sie immer wieder über dieselben klassischen Probleme:

1. Der Tritt ins Kreuz – Schaltruckeln von Gang 2 auf 3: Angenommen, Sie beschleunigen ganz normal aus dem Stand. Der Wechsel von Stufe eins auf zwei klappt noch geschmeidig, aber beim Übergang vom zweiten in den dritten Gang gibt es einen harten Schlag. Es fühlt sich an, als würde Ihnen jemand ganz kurz von hinten gegen das Auto treten. Das liegt daran, dass die Mechatronik den Öldruck für die Lamellenkupplungen nicht mehr sauber moduliert. Das Timing stimmt nicht mehr, und die Mechanik knallt die Gänge rein, statt sie gleitend zu verbinden.

2. Die Gedenksekunde beim Einlegen der Fahrstufe: Sie steigen morgens ins Auto, legen von „P“ auf „R“ oder „D“ um – und erst passiert... nichts. Eine gefühlte Ewigkeit verstreicht, bis der Kraftschluss da ist. Und wenn er kommt, dann oft mit einem kräftigen Ruck. Hier kämpft das Getriebe bereits gegen verstopfte Kanäle im Schaltschieber an; das Öl kommt schlicht nicht schnell genug dort an, wo es den Druck aufbauen soll.

3. Das Sägen der Drehzahl: Sie fahren mit konstant 80 oder 100 km/h auf der Landstraße, geben nur ganz leicht Gas, und der Zeiger des Drehzahlmessers tänzelt nervös auf und ab – vielleicht um 100 oder 200 Umdrehungen. Dieses „Sägen“ ist ein Hilfeschrei der Wandlerüberbrückungskupplung. Sie versucht zu schließen, rutscht aber aufgrund von verunreinigtem Öl oder mangelndem Druck immer wieder minimal durch.

Der emotionalste Teil bei Wartung und Reparatur kommt immer dann, wenn Sie den Geldbeutel öffnen müssen. Vor allem, wenn Sie mit oben beschriebenen Symptomen zur nächsten Vertragswerkstatt gehen. Wir hören immer wieder von denselben Szenarien:

Die Werkstatt liest den Fehlerspeicher aus, dann folgt das Urteil: „Getriebeschaden. Das Aggregat muss komplett getauscht werden.“ Vertragswerkstätten reparieren diese Getriebe im Inneren nicht – was auch daran liegen mag, dass es im offiziellen Teilekatalog für das GA8G45AW kaum interne Komponenten gibt. Das Ende vom Lied ist ein wirtschaftlicher Totalschaden – denn inklusive Einbau, Programmierung und Kleinteilen wandern hier je nach Werkstatt und Bezugsquelle schnell 8.000 bis über 12.000 Euro über den Tresen. Und so endet bei einem fünf oder sechs Jahre alten X1 oft schon die gemeinsame Reise.

Als Automatikgetriebe-Fachwerkstatt gehen wir verständlicherweise anders vor. Für uns ist das GA8G45AW nämlich keine Blackbox, sondern ein mechanisches System, das man verstehen und oft gezielt reparieren kann. In vielen Fällen ist die mechanische Basis – also die Zahnräder und Wellen – noch völlig gesund. Das Problem sitzt häufig im „Gehirn“ des Getriebes, dem Schaltschiebergehäuse. Anstatt also das ganze Getriebe einfach komplett zu tauschen, reparieren wir, was reparierbar ist: Wir demontieren die Mechatronik, prüfen die einzelnen Magnetventile (Solenoide) auf speziellen Prüfständen und ersetzen defekte oder verschmutzte Einheiten durch hochwertige Komponenten (beispielsweise von Spezialisten wie Sonnax).

So stellen wir die präzise Druckmodulation wieder her, die für die samtigen Schaltvorgänge verantwortlich ist. Die Reparaturkosten entsprechen nur einem Bruchteil eines neuen Getriebes und rettet Ihr Geld – und das Fahrzeug vor dem Schrottplatz. Wichtig zu wissen: Der Ein- und Ausbau des GA8G45AW ist bauartbedingt wesentlich aufwändiger und damit kostenintensiver als bei anderen Getriebetypen.

Bei den meisten Getrieben kann man die Ölwanne abnehmen und den Filter einfach gegen ein Neuteil tauschen. Bei diesem Aisin-Getriebe haben die Ingenieure den Filter jedoch fest im Bauch des Gehäuses vergraben. Um ihn physisch zu ersetzen, müsste man das Getriebe komplett ausbauen und das Gehäuse spalten. Das wäre ein Aufwand, der den Rahmen jeder normalen Wartung sprengt.

Durch die kompakte Bauweise und den Wandler bliebe beim bloßen Ablassen außerdem gut ein Drittel des alten, verbrannten Öls im System zurück – inklusive des gefährlichen Abriebs, der in den Ecken des Wandlers und der Schaltschieberkanäle lauert. Mit einem einfachen Ölwechsel wäre es demnach so, als würden Sie eine Pfanne, in der Ihnen am Vorabend das Schnitzel angebrannt ist, am nächsten Tag einfach nur leicht mit einem Küchentuch abtupfen und dann frisches Öl auf den verbrannten Bodensatz kippen.

Deshalb setzen wir in unserer Automatik-Fachwerkstatt zusätzlich auf die professionelle Getriebespülung. Da wir den Filter nicht einfach tauschen können, müssen wir ihn reinigen. Mit dem gezielten Druckfluss beim Spülen schwemmen wir den metallischen Abrieb und die verkokten Ölrückstände aus dem fest verbauten Sieb und den feinen Kanälen der Mechatronik heraus. Erst dann, wenn nur noch klares, frisches Fluid austritt, ist das Getriebe wirklich sauber.

Öl ist ein Schmierstoff, kein flüssiges Ersatzteil. Wenn die Lamellenkupplung C3 bereits bis auf das Metall verbrannt ist oder die Zahnradflanken durch unzureichende Schmierung bereits Pitting zeigen, kann auch die beste Spülung keinen neuen Stahl nachwachsen lassen. Eine Spülung ist eine hocheffektive Wartung und oft die Rettung für eine zickende Hydraulik. Aber sie kann keine mechanischen Schäden heilen. Das Timing ist also entscheidend. Wenn Sie bei den ersten Anzeichen von Schaltruckeln reagieren, retten Sie eher Ihr Getriebe, als dass Sie warten, bis die Mechanik kapituliert.

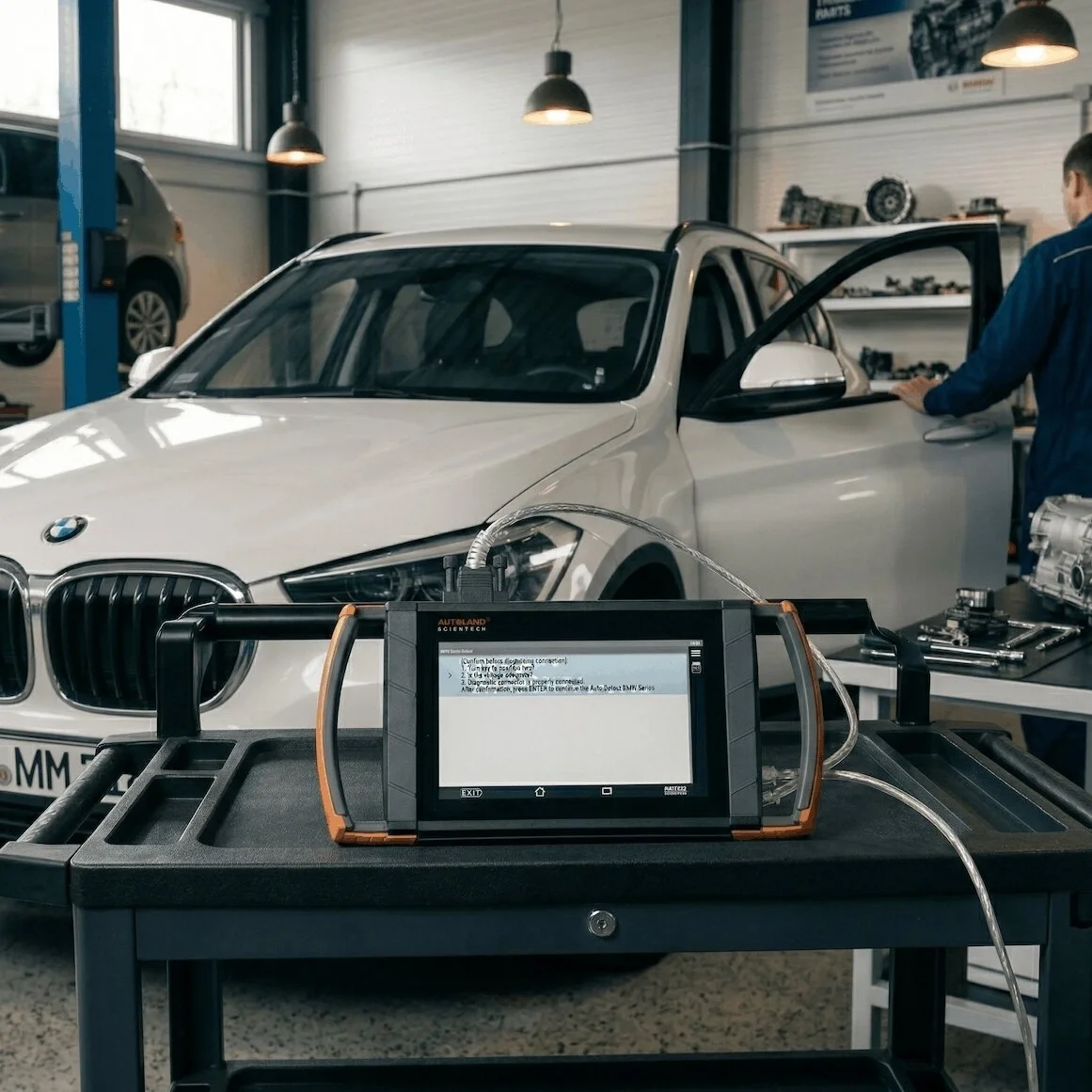

Unser Rat lautet deshalb: Lassen Sie es gar nicht so weit kommen. Sobald Sie spüren, dass das Automatikgetriebe Probleme bereitet, die Schaltvorgänge unpräzise werden oder die Automatik zögert, ist es Zeit für einen Experten-Check. Schauen Sie bei Automatikgetriebe Reuter vorbei! Wir lesen die Adaptionswerte Ihres GA8G45AW in Ihrem BMW aus und analysieren das elektronische Gedächtnis der Steuerung. Die Zahlen lügen nicht – sie sagen uns sofort, ob Sie mit einer gezielten Spülung oder einer Mechatronik-Instandsetzung den wirtschaftlichen Totalschaden abwenden können.

Vereinbaren Sie bei den ersten Symptomen einen Termin – bevor aus einem Wartungsfall ein Totalschaden wird!
